基坑地表沉降及地下管线沉降如何布点监测

2018-08-13 基坑变形监测

对于地表沉降监测来说主要是侧重观测靠近基坑位置有无差异沉降,防止产生基坑裂缝、下榻现象。观测点的选择我们可以使用类似于桩顶水平位移的沉降观测点。

基坑

1)对于基坑变形监测地表沉降监测点一定注意对称原则,也就是说基坑周围要成对称状,基坑的左侧有,右侧一定要有,这是基坑变形监测的最基本的原则,这样有利于基坑的变形稳定分析。

2)地表沉降观测点采用人工开挖或者钻具成孔的方式进行埋设。监测点应埋设平整,防止由于高低不平影响人员及车辆的通行,同时,测点埋设稳固,做好清晰标记,方便保存。注意:测点埋设时一定要低于地面(也就是保护盖下放2cm左右),这样有利于监测点的保护。例如,监测点过高,正好赶在汽车行走时碾压在监测点上,这样就不能保证监测点的准确性,就可直接达到了预警值。同样,作为地表监测点,要注意北方地区埋设时也要埋设在冻土层以下,否则受冻胀影响同样影响观测质量。

3)地下管线监测点埋设方式:

①有检查井的管线直接将监测点布设到管线上或者管线的承载体上;

封闭管道沉降监测点埋设示意图

②无检查井但有开挖条件的管线将监测点直接布设到管线上;

开放管道沉降监测点埋设示意图

③无检查井也无开挖条件的管线可用对应的地表点代替;

④封闭的管线可采用抱籀式埋点,开放式的管线可在管线或者管线支墩上做监测点支架。

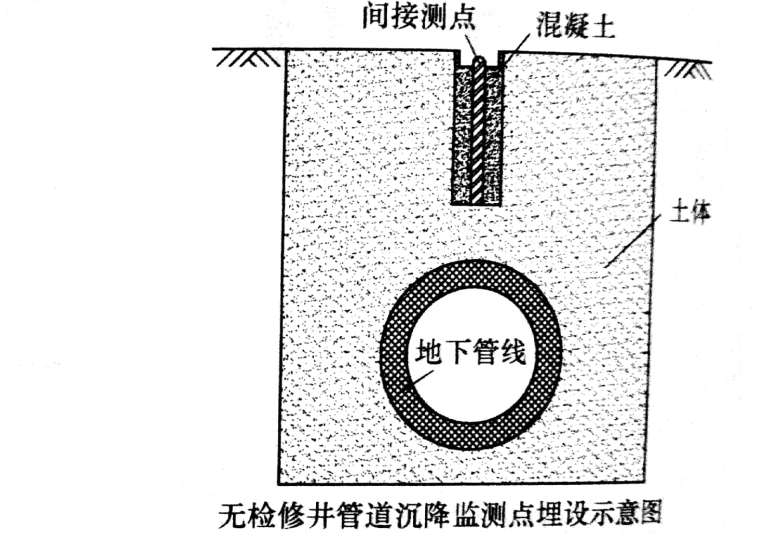

无检修井管道沉降监测点埋设示意图
