详细讲解什么是差异沉降(沉降差)和倾斜度

2018-07-23 沉降观测技术

差异沉降(沉降差)也就是通常所说的不均匀沉降,是反应土木工程结构地基的变形特征的重要指标。一般是指同一结构体中,相邻的两个基础沉降量的差值。如果差异沉降过大,就会使相应的上部结构产生额外应力;当超过一定限度时,将会产生裂缝、倾斜甚至破坏。

差异沉降并不能反映什么,但是通过差异沉降(沉降差)来计算的建筑物倾斜却能反映建筑物的倾斜状况。

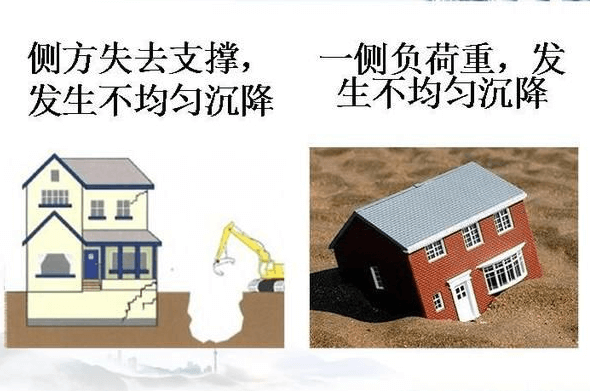

沉降差异

例如基础或者构件倾斜方向上的A、B两点的沉降量分别为Ha与Hb,单位为mm,则两点之间的差异沉降(沉降差)为

s=Ha-Hb

则A、B两点的倾斜度为

a=s/L

其中L为A、B两点之间的距离,单位为mm。

那倾斜度能反映什么呢?倾斜度一个很重要的作用就是最终满足建筑变形的允许值,前面我们提及过建筑物主体沉降观测允许值,其中的红色框内的取值都是我们在进行建筑物沉降观测最终要满足的条件。

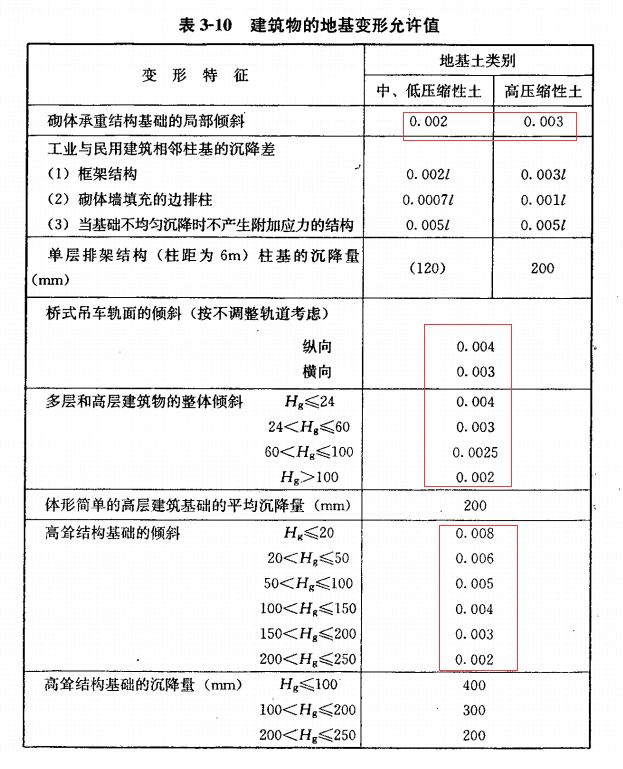

建筑物的地基变形允许值

那刚才为什么说差异沉降(沉降差)不能反映什么呢,那是因为没有距离,上图中提及了关于沉降差满足的要求,但前提是后面的允许值带着距离,所以来说沉降差必须加上距离才有意义。

计算差异沉降(沉降差)和倾斜度的意义重大,能时刻反映出建筑物的倾斜程度,前面我们也提及过差异沉降产生的原因和解决措施,需要了解的可以参考一下。

具体软件应用可以按照以下步骤进行:

第一步,一定要导入沉降观测点的布设图,具体的导入过程可以参照如何把沉降观测点布设图导入建筑变形分析系统

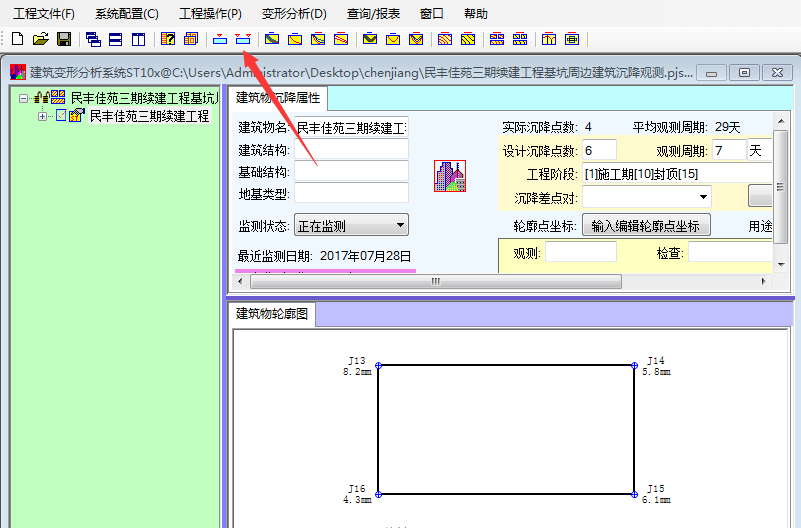

导入沉降观测点布设图

第二步,点击上面的沉降差分析列表按钮,出现选择框后,全部选择或者选择你需要的那部分。

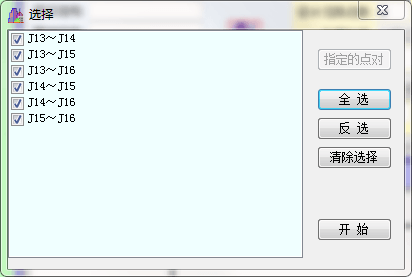

选择按钮

第三步,出现最终的所有沉降差观测对数,包括倾斜度的分析,也可以右击导出Excel表格形式进行打印。

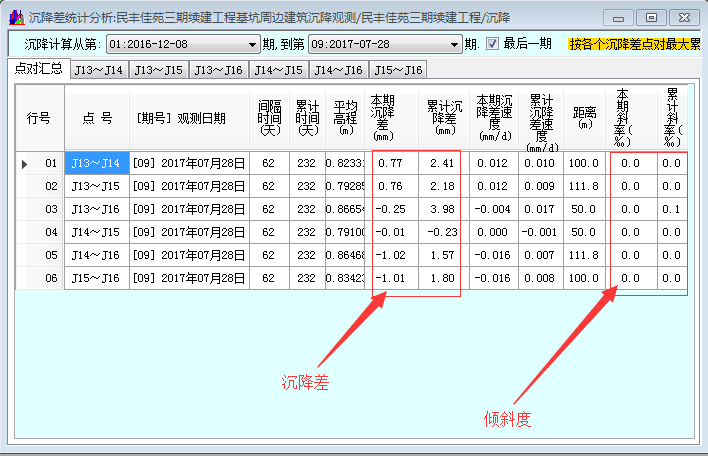

最终沉降差成果
