桩顶水平位移监测点埋设及测量方法

(1)桩顶水平位移监测点埋设

1)观测点根据工程特点在基坑四周围护结构桩顶上设置，埋设时先在冠梁或围护墙的顶部用冲击钻钻出深约10cm的孔，再把强制归心监测标志放人孔内，缝隙用锚固剂填充。

2)测点应尽量布设在基坑圈梁、围护桩的顶部等较为固定的地方，以设置方便，不易损坏，且能真实反映基坑围护结构桩顶部的侧向变形为原则。

3)测点标志埋设时应注意保证与测点间的通视，保证强制对中标志顶面的平整。

4)测点沿基坑长边每20m布置1个监测点，在主体基坑短边中点布设1个监测点。

5)当遇有挡土墙的基坑工程时，必须在挡土墙与冠梁或围护墙相测点。

6)测点埋设完毕后，应进行必要的保护、防锈处理，并作明显标记，埋设形式如图所示。

(2)监测方法及数据采集

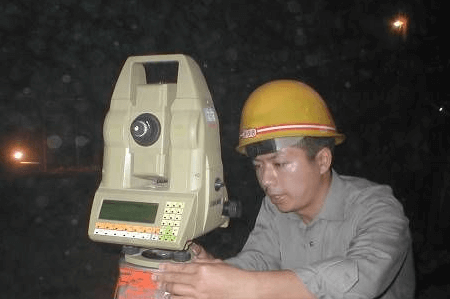

1)围护结构桩顶水平位移监测点观测，根据现场条件采用小角法，使用LeicaTCA1800全站仪进行观测。如何求取测点位移请参照教你如何快速计算水平位移，控制网及监测点均按工程测量规范二等水平位移监测网技术要求进行。

2)观测注意事项：①对使用的全站仪、觇牌应在项目开始前和结束后进行检验，项目进行中也应定期进行检验，尤其是照准部水准管及电子气泡补偿的检验与校正；②为保证观测精度要求，观测应做到三固定，即固定人员、固定仪器、固定测站；③仪器、觇牌应安置稳固严格、对中整平；④在目标成像清晰稳定的条件下进行观测；⑤仪器温度与外界温度一致时才能开始观测；⑥应尽量避免受外界干扰影响观测精度，严格按精度要求控制各项限差。

(3)数据处理及分析

1)数据传输及平差计算：观测记录采用全站仪记录程序进行，观测时可完成各项限差指标控制，观测完成后形成电子原始观测文件，通过数据传输处理软件传输至计算机.使用控制网平差软件进行严密平差，得出各点坐标。

2)平差计算要求①平差前对控制点稳定性进行检验，对各期相邻控制点间的夹角、距离进行比较，确保起算数据的可靠性；②使用测量控制网平差软件按严密平差的方法进行计算；③平差后数据取位应精确到0.1mm。

通过各期变形观测点二维平面坐停牌，计算投影至垂直、平行于基坑方向的矢量位移，并计算各期阶段变形量、阶段变形速率、累计变形量等数据。

3)变形数据分析

观测点变形分析过程中，正值代表向基坑内垂直变化，负值代表向基坑外垂直变化。
