建华花园沉降观测实例分析

2018-07-11 沉降观测技术

建华花园是一个较大型的高尚住宅小区,位于花园东部的东海湾为高层建筑群,其层数从12层到21层不等,目前正在施工的一组团共有5栋连体建筑。东海湾部分地基是由鱼塘回填而成,土质比较松软,基础稳定性较差,为确保建筑物施工及使用过程中的安全性,对其进行变形监测就尤为重要。

点位布设

根据现场条件,拟在场地外离施工区较远且基础比较稳定的位置设置5个水准基点,其中在距测区200米之外的测区内,布设一组(3个)观测基准点,测区外围附近选取2个观测点,每次观测时均与位于附近的III等水准点进行联测,联测结果作为本次沉降观测的基本控制。

根据现场情况,决定在实施沉降观测每幢楼每个明显转角处各布设1个沉降观测点,且在每幢楼内部电梯井周围也各布设4个沉降观测点。共计为91个沉降观测点。为了达到观测目的,准确反映建筑物的变形情况,各沉降点都有针对性地选定在建筑物有特征性的承重柱上。观测点利用适用于沉降观测标志,标志采用Φ30-50mm钢筋打制,端点做表面磨光处理,用电钻在选定的位置钻孔将其插入孔中,使用高强度混凝土塞紧固定。

沉降观测

建筑物沉降观测对观测时间、观测条件有严格的限制条件,特别是首次观测时必须按时进行,否则得不到准确的原始数据。其他各阶段的复测,根据应根据工程进展情况必须定时进行,不得漏测或补测。只有这样,才能得到准确的沉降数据和规律。本项目沉降观测采用瑞士进口的leicana2\nak2精密水准仪加光学测微器,水准尺采用高稳定性的3米铟钢水准尺;根据沉降观测的观测周期进行观测,首次连续观测两次,取其平均值作为起始数据,确保准确可靠,主体结构施工每二层观测一次,建筑装修和设备安装阶段每二个月观测一次,建筑物竣工后观测次数由沉降量决定,直到稳定为止。

沉降观测数据分析

每次对观测点的观测都是以工作基点为已知高程点,对各个沉降观测点进行观测,经平差计算求出各变形观测点的高程及每次沉降量,其中选择一幢建筑物沉降观测点的数据进行分析。观测点分布如图1所示。

沉降观测点布设图

1  沉降量、沉降速率及趋势分析

将观测数据经过平差处理后,获得每次观测的每点的沉降量、累积沉降量与总沉降趋势、平均沉降速度等。观测点每期沉降量见图2、观测点累积沉降量见图3。

每期沉降量曲线图

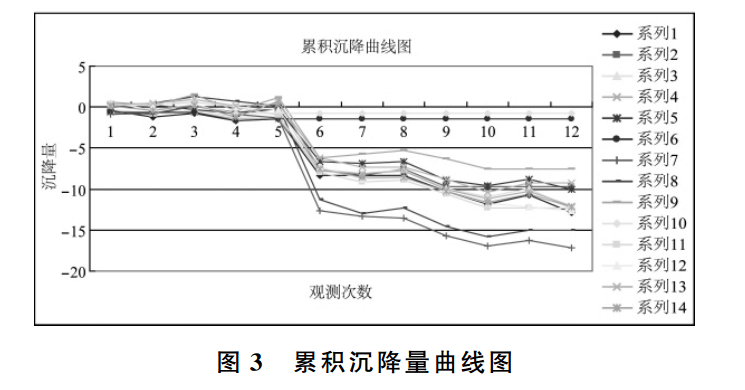

累计沉降量曲线图





经统计得知,随着施工的进行,荷载的不断增加,累计沉降量也在不断增加,主体完成后,沉降趋于稳定。观测数据表明,本工程整个施工阶段基础的下沉量及回弹量的变化与施工顺序、地基上的加载大小、施工进度、地下水位情况等密切相关。沉降观测资料反映施工阶段的实际沉降量,难以与设计部门提供的理论预留沉降量相符,其主要原因是理论计算假设条件与上述施工条件变化出入较大,计算无法考虑施工期各种动态的影响因素,另外地质条件复杂。

2  沉降的原因分析

根据沉降观测的数据分析,发现总体上沉降的前期观测沉降量数值较大,但是都在安全范围之内;后面的几期观测,数据稳定,沉降量较小,沉降量累积值增大,趋于稳定。这符合建筑物沉降的理论。前期沉降量较小的是施工初期,建筑物荷载较小;中期沉降量较大的原因是由地质条件决定,因为施工区处在珠三角冲积平原,表层土是鱼塘回填土;二是随着施工进展,地基荷载加大。随着施工紧张,沉降趋于稳定,地基也处于平稳状态,沉降也趋于稳定,沉降量减小。
