转点和沉降观测点预埋件有哪些

2018-06-18 沉降观测点

在沉降观测施测中转点和沉降观测点的稳定尤为重要,传统尺垫转点和“L”型观测点已不能满足建筑现场观测的要求,随着技术进步新的转点和观测点解决了长期困扰的难题,下面针对传统和创新的点进行了分析。

普通转点

我们普通的转点一般是用尺垫进行,尺垫应用比较广泛,规范要求一般是要求放在比较坚硬的地方,但是实际情况,每个转点都安放尺垫,一般的土地表面踩实以后也可以,目前尺垫有圆形和三角形,不同等级的水准测量队尺垫的重量是有要求的,还有就是尺垫与地面的接触面一般比尺子雨地面的接触面大,有尺垫的话立尺比较稳定。

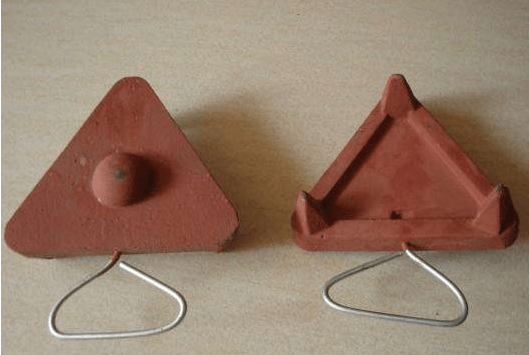

尺垫

转点创新

沉降观测施测时,最经常用到的就是转点,传统的水准测量外业工作,高程传递是通过尺垫来进行的。但是传统的尺垫在建筑物沉降观测上略显笨拙,由于现阶段施工场地道路多数是混凝土硬化路面,尺垫放在上面稳定性差,还非常容易被人员车辆碰动,已经不能满足观测要求。根据多年工作经验发现在实际工作中用测钉(见下图)钉在混凝土路面或稳定构筑物上来替代尺垫,可以让转点更稳定,数据的精度更高,更有利于避免其他因素的影响。

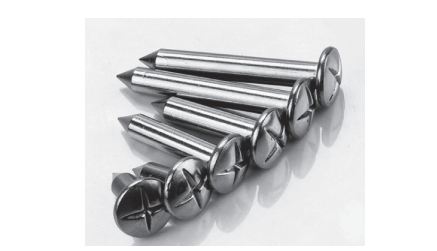

测钉

普通L型预埋件

对于一般的沉降观测L型预埋件足够了,但是可能容易受到建筑施工的影响,容易被施工坠落物损坏。L型预埋件主要是长度不一样, 长度长一些的适合保温层比较厚一些的,一般短一些的就可以,但是有些时候不能满足外挂结构大理石结构的楼房,有很多时候因为美观问题会被业主拒绝。所以需要其他更适合的预埋件。

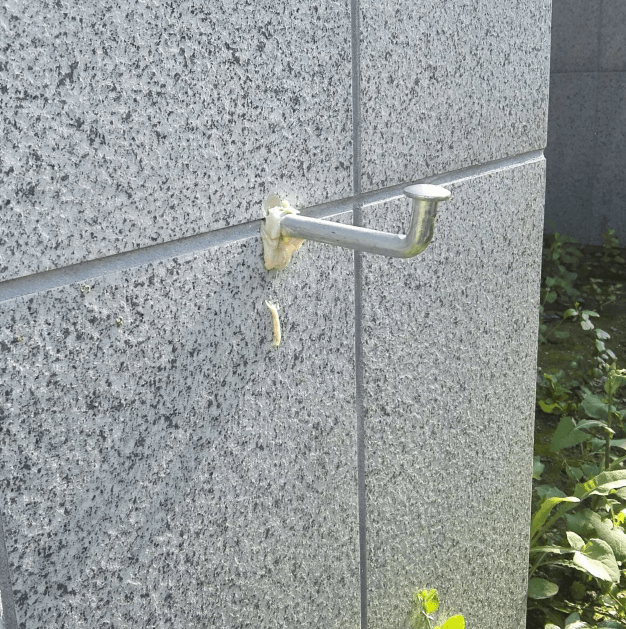

L型预埋件

沉降观测预埋件的创新

观测点稳定的重要性已在上文中说明。传统的“L”型观测点经常会被上方掉落的建筑材料砸坏或污损。新型观测点采用预埋件和观测点分开的办法来实施(见下图),由预埋套筒、螺栓和丝堵构成,预埋套筒内部设置为空心圆筒,内壁设置有套丝。预埋件设置在沉降观测点处的建筑物墙、柱内;螺栓和丝堵的端部设置有与预埋套筒相适应的套丝。布点时将预埋件植入混凝土中,观测时将外接件拧紧,观测完取下。这样可以最大程度地减少观测误差的出现。

新型观测点
