什么是场地沉降观测

2018-10-02 基坑变形监测

什么是场地沉降观测

建筑场地沉降观测可分为相邻地基沉降观测和场地地面沉降观测,这是根据建筑设计、施工的实际需要特别是软土地区密集房屋之间的建筑施工需要确定的。其中,相邻地基沉降指的是由于毗邻建筑间的荷载差异引起的相邻地基土应力重新分布而产生的附加沉降;场地地面沉降指的是由于长期降雨、管道漏水、地下水位大幅度变化、大面积堆载、地裂缝、大面积潜蚀、砂土液化以及地下采空等原因引起的一定范围内的地面沉降。

毗邻的高层与低层建筑或新建与已建的建筑,由于荷载的差异,引起相邻地基土的应力重新分布,而产生差异沉降,致使毗邻建筑物遭到不同程度的危害。差异沉降越大,危害愈烈,轻者门窗变形,重则地坪与墙面开裂、地下管道断裂,甚至房屋倒塌。因此,建筑场地沉降观测的首要任务是监视已有建筑安全,开展相邻地基沉降观测。

在相邻地基变形范围之外的地面,由于降雨、地下水等自然因素与堆卸、采掘等人为因素的影响,也产生一定沉降,并且有时相邻地基沉降与场地地面沉降还会交错重叠。但两者的变形性质与程度毕竟不同,分别进行观测便于区分建筑沉降与场地地面沉降,对于研究场地与建筑共同沉降的程度、进行整体变形分析和有效验证设计参数是有益的。

沉降监测点的布设

对相邻地基沉降监测点的布设,规定可在以建筑基础深度1.5倍~2.0倍的距离为半径的范围内,以外墙附近向外由密到疏进行布置,这是根据软土地基上建筑相邻影响距离的有关规定和研究成果分析确定的。

取原《上海地基基础设计规范))DGJ08-11-2010编制说明介绍的沉桩影响距离(表5)和《建筑地基基础设计规范》GB50007-2002表7.3.3相邻建筑基础间的净距(表6)的作为分析的依据

表5、表6

从表5和表6可知,影响距离与沉降量、建筑结构形式有着复杂的相关关系,从测量工作预期的相邻没有建筑的影响范围和使用方便考虑,取表5中的最大影响距离(1.O~1.5)L再乘以系数f2作为选设监测点的范围半径,亦即以建筑基础深度的1.5倍~2.0倍之距离为半径,是比较合理、安全和可行的。

沉降影响随离所测建筑的距离增大而减小,因此本规范规定监测点应从其建筑支护结构开始向外由密到疏布设。

对相邻地基沉降观测,短期监测可采用浅埋标,长期监测应采用深埋标。对场地地面沉降观测,主要是监测地表沉降,一般情况下采用浅埋标即可。

建筑场地沉降观测的周期可以根据建筑场地沉降量的大小,分不同时期确定观测周期。基坑降水和基坑士开挖阶段由于水位下降影响和基坑土开挖后的荷载减小,沉降速率较大,对建筑场地安全影响较大,应采用短周期观测。以后随着施工进度,沉降速率逐渐减小,观测周期可以加长。但是,在基坑水位'快速恢复的过程中应采用短周期的观测。上部结构施工的相邻地基沉降和场地地面沉降与施工荷载增加关系密切,应与建筑沉降观测周期一致。

有关成果图表示例如下

相邻地基沉降的距离-沉降曲线见图22。

相邻地基沉降的距离-沉降曲线

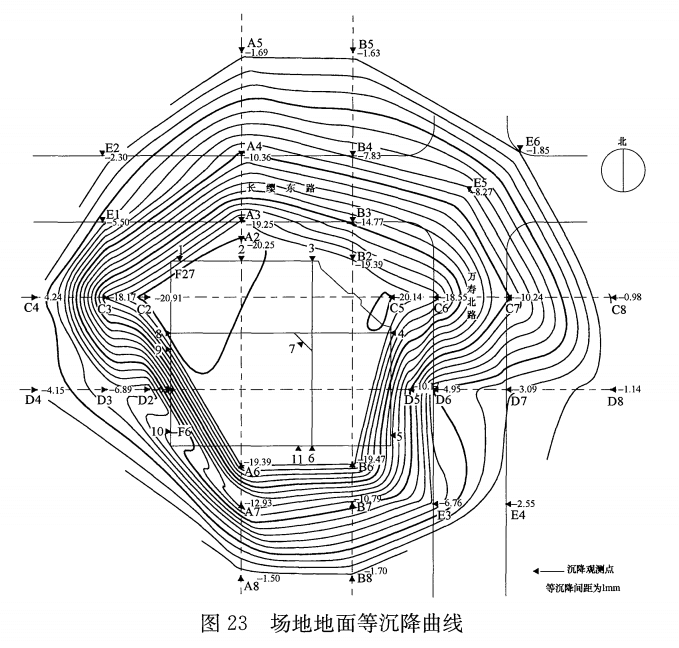

场地地面等沉降曲线见图23

场地地面等沉降曲线
