地基土分层沉降观测如何进行

1.地基指的是支承基础的士体或岩体，基础则是指将结构所承受的各种作用传递到地基上的结构组成部分。地基土分层沉降观测对建筑结构设计人员处理建筑主体与裙楼之间、不同地基基础之间等的沉降差有很大帮助。地基土分层沉降可分为原状土区的分层沉降和填士区的分层沉降。

2.规定建筑地基分层沉降监测点的布设是为了方便观测作业。分层沉降观测一般从基础施工开始直到建筑沉降稳定为止，观测时间较长，监测点应在建筑底面上加砌害井与护盖，其标志将不再取出。

3.为方便实际应用，这里介绍采用钻孔法埋设分层沉降计及分层沉降标志的方法。

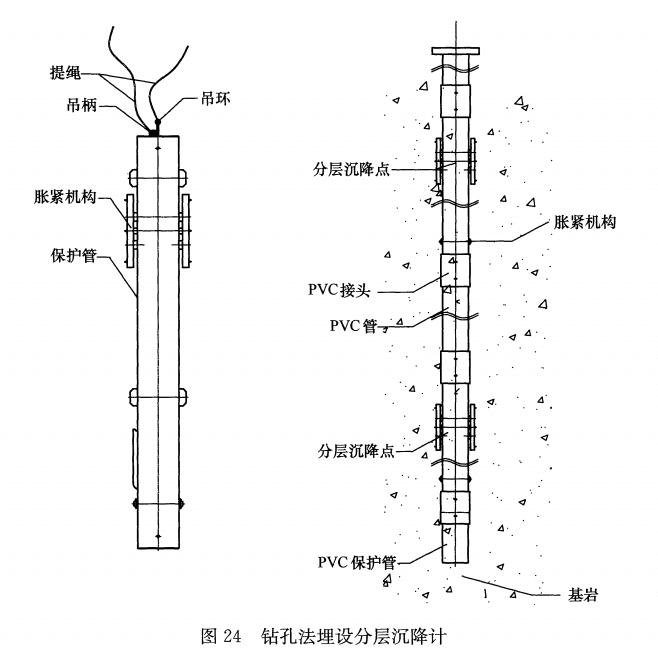

采用钻孔法埋设分层沉降计的要点如下(图24):

1)钻孔:在测点位置准确放样后即可进行钻孔，孔径为.pll0mm，采用铅垂测量钻孔。钻孔深度应穿过软土层井大于地基压缩层厚度，直至基岩且应人岩O.5m。为避免缩孔或塌孔等现象，钻头应在预装完成后再拔出并立即进行埋设。

2)预装:根据钻孔深度和所测土层高程计算出每截PVC管的长度和提绳的长度，计算时PVC管长度应加1m，提绳长度应加10m。根据每截单点沉降单元测量高程连接不同长度的提绳，提绳上要做好标示，标示包括编号(层号)和用途，提绳连接必须牢固。然后将PVC管、PVC接头、单点沉降单元按安装顺序依次摆放于孔口，用于电钻引钻PVC管自攻螺丝孔，并穿好提绳，提绳尽量不要缠绕。

3)安装:将穿好提绳的PVC管、PVC接头、单点沉降单元依次装入孔内，用螺丝连接牢固。安装时要特别注意不要让控制胀开机构的提绳受力，以免胀紧机构未到测量高程就胀开。到底后用控制测量机构的提绳将测量机构提到要求高程，用读数仪校对，确认每­个测量机构都可以提到要求高程，由下至上提起每一个控制胀开机构的提绳，胀开机构胀紧在所需位置。锯掉多余的PVC管和提绳，盖上孔盖。

采用钻孔法埋设分层沉降标志的要点如下(图25):

1)标志加工z标志长度应与点位深度相适应，顶端加工成半球形并露出地面，下端为焊接的标脚，应埋设于预定的监测点位置。

2)钻孔:钻孔孔径大小应符合设计要求，并应保持孔壁铅垂。

3)安装:下标志时，应用活塞将长50mm的套管和保护管挤紧(图25a);测标、保护管与套管三者应整体徐徐放入孔底，若测杆较长、钻孔较深，应在测标与保护管之间加入固定滑轮，避免测标在保护管内摆动(图25b);整个标脚应压人孔底面以下，当孔底土质坚硬时，可用钻机钻一小孔后再压人标脚(图25c)。

4)检查:标志埋好后，应用钻机卡住保护管提起O.3m~O.5m，然后在提起部分和保护管与孔壁之间的空隙内灌砂，提高标志随所在土层活动的灵敏性。最后，应用定位套箍将保护管固定在基础底板上，并以保护管测头随时检查保护管在观测过程中有无脱落情况(图25d)。

4.地基土的分层及其沉降情况比较复杂，不仅各地区的地质分层不一，而且同一基础各分层的沉降量相差也比较悬殊，例如最浅层的沉降量可能和建筑的沉降量相同，而最深层(超过理论压缩层)的沉降量可能等于零，因此就难以预估分层沉降量，所以观测精度过低没有意义。采用数字水准仪观测时，需要在不同土层分别钻孔埋设分层沉降标志，分别测量分层沉降标志的高程，然后用各分层沉降监测点的高程计算各土层的分层沉降量。采用分层沉降计时，可只在→个钻孔内埋设一组分层沉降计分别测量各土层的压缩量。

5.地基土分层沉降成果示例如下:

各士层荷载沉降深度曲线(图26)。

各土层沉降量填土高度时程曲线(图27)
