什么是挠度观测?

2018-08-02 基坑变形监测

一般情况下,挠度观测分为高耸建筑物的挠度观测和水平建筑物的挠度观测两类。

一、高耸建筑物的挠度观测

对于高耸建筑物来说,过建筑物的铅垂面内,各不同高程的点相对底点(理论位置)的水平位移称为该点的挠度。

由于高度甚高,故高耸建筑物在较小的面积上要承受很大的集中荷载(自重、静荷载和动荷载),从而导致工程建筑物及其基础发生沉降。其中差异沉降将导致建筑物倾斜和局部构件弯曲,这种倾斜和弯曲将导致建筑物的挠曲,如图2-10所示。

竖直挠度曲线

对于高耸的塔式建筑物(如电视发射塔、导弹发射架等)、超高层楼宇和烟囱等,在风荷载和温度变化的共同作用下,其挠曲会来回摆动,亦即存在振动现象。

显然,由图2-10可知,高耸建筑物的挠度可由观测不同高度处的倾斜换算求得。

二、水平建筑物的挠度观测

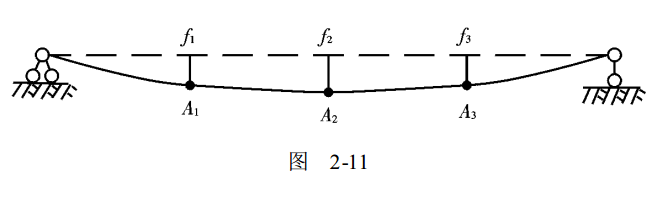

水平建筑物按其结构形式可分为如下三种类型:图2-11所示为简支梁结构,图2-12所示为拱形结构,图2-13所示为悬臂结构。图中虚线所示为其设计的理论位置,实线所示为在自重和荷载(静荷载和动荷载)共同作用下的实际位置。

简支梁结构

拱形结构

悬臂结构

所谓水平建筑物的挠度,是指在建筑物纵向轴线的铅垂面内,各不同位置的点相对其理论位置的垂直位移。显然,水平建筑物的挠度可由观测不同位置处的垂直位移求得。
