天宝Dini03电子水准仪在建筑物沉降观测中的应用

2018-06-08 沉降观测技术

随着国民经济的不断发展,工程建筑物的兴建也越来越多,在施工建设和运营管理阶段随着荷载的增加、地下水位变动、地震、地下开采、外界动力等因素造成地面沉降,地面不均匀的沉降必然会造成建筑物的沉降或倾斜。因此工程建筑自施工到运营期间需要不断对建筑物进行监测,及时获取准确的变形数据,以便掌握变形情况,及时发现问题采取措施避免造成不必要的损失,保证工程的安全。下面以利用Dini03电子水准仪对某小区楼梯进行沉降观测为例进行阐述。

1天宝Dini03电子水准仪的特点

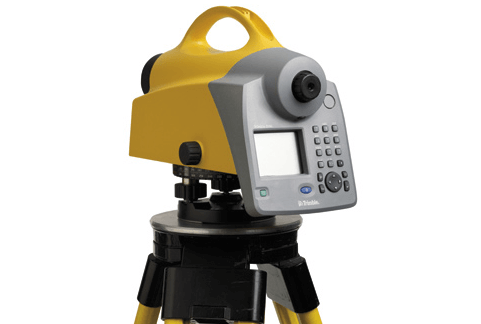

美国天宝Dini03电子水准仪

(一)它是新一代数字水准仪其突出特点有较大显示屏,数字字符键盘、双向水平微动、便携式摄像机电池、磁阻尼补偿器、机载程序、数据存储到内存等。

(二)测量快速可靠精度高,天宝Dini03电子水准仪采用电子影像识别技术自动测量高差和获取距离,操作简单,可以在野外通过数据传输电缆记录测量数据,也可以采用PCMCIA卡记录数据,测量数据可靠精确度高(双程每公里标准差仅为0.3mm),避免错误。

2数字水准仪的应用

2.1控制网的基本要求及建立方案

2.1.1基准点的建立。依照有关规范及建筑物周边的实际情况,在建筑物周边布设了3个水准基点BM1、BM2、BM3。水准基点布设于沉降区外100m左右路上。

2.1.2沉降监测点的建立。根据监测目的,沉降监测点的布设位置原则为:在建筑物的四周角点、中点明显位置埋设监测点,本次沉降监测点布设12个点。监测点与沉降点分布图

监测点分布图

2.2观测方法与精度要求

2.2.1观测方法。基准点和沉降监测点观测利用几何水准测量的方法,采用独立高程系统。基准点按国家二等水准要求进行观测,沉降监测点按照国家三等水准测量方法施测。

基准点观测方法采用天宝Dini03电子水准仪往返观测,往、返测奇数站照准标尺顺序为后—前—前—后,偶数站为前—后—后—前的方式进行。

监测点采用三级水准单程观测,将各个沉降监测点与基准点连接形成带节点的闭合水准网。测站照准标尺顺序为后—前—前—后的观测方式进行。

2.2.2仪器精度设置。打开仪器后设置作业名称,选择线路和观测方式,打开改变限差的窗口设置限差。基准点精度要求视线长度≤30米,前后视距差≤1米,前后视距累积差≤1.5米,视线高度≥0.55米。监测点精度要求视线长度≤50米,前后视距差≤2.0米,前后视距累积差≤3米,视线高度≥0.3米。

2.3外业观测

由3个基准点BM1、BM2、BM3和1个工作基点BM4构成闭合水准路线进行二等水准测量观测。再由工作基点BM4和监测点1-12号组成闭合环进行三等水准测量观测。

2.4数据传输与计算

天宝Dini03电子水准仪数据传输采用LEICAGeoOfficeTools软件进行,输出作业文件。将数据文件整理后在南方平差易软件上进行平差计算。

2.5数据处理与分析

在完成整个测区的工作后,整理每次观测数据成果,获得各监测点的降量进行分析。

3应用过程中注意事项

3.1电子水准仪在使用过程中注意问题

(1)观测前观看水准尺面是否清洁,如若有污渍会影响水准读数观测的准确性。

(2)每次观测都要严格调焦,保证标尺足够清晰后观测。

(3)观测过程中如遇到光线比尺亮时,应对仪器进行遮挡(或打伞观测)保证电子水准仪能够测量。

(4)运输过程中避免剧烈震动,使用过程中做好防水。

(5)水准仪与水准尺在使用前及使用过程中,严格按照规范,仪器各种设置必须正确,其中有限差要求的项目按规范要求在仪器中进行设置。

3.2沉降观测中注意的问题

(1)对同一工程项目采用固定的人员配置,固定的仪器设备。

(2)每次作业观测前,对仪器的i角误差进行检测,在限差范围内方可进行作业。

(3)每次观测采用统一的观测的路线和观测方法。

建筑物应定期全面的长久的定期进行观测,一旦发生沉降严重,采取相应的措施进行防护。确保施工和运营时期的安全,避免不必要的损失。天宝Dini03电子水准仪在本次沉降监测中以它的高精度、高效率的优势发挥重要作用。
