钢筋应力计如何安装及监测

2018-07-21 基坑变形监测

(1)测点布置原则

桩内钢筋应力监测为选测项目,按照施工设计图纸要求布设,选择具有代表性的围护桩,在围护桩的迎土侧和开挖侧各选一根主筋进行测点的布设。

钢筋计安装

(2)测点埋设及技术要求

钢筋计与被测钢筋的常用链接方式有两种。

方法一:

1)当工地上有直螺纹套丝机时,被测主筋未绑扎完成,将两根被测钢筋套丝后直接与钢筋计两端的链接钢套旋紧,形成一根长钢筋后将其就位到被测钢筋笼或墙体主筋位置。

2)当工地上有直螺纹套丝机时,被测钢筋笼或者墙体主筋已经绑扎完成,可在需要安装的位置截取0.8〜1.0m长钢筋,将其截成两根,再将两根钢筋套丝后与钢筋计两端的链接钢套旋紧,形成一根长钢筋后将其焊接到被截主筋位置。

3)焊接可采用对焊或搭接焊的方式,搭接长度要大于10倍的钢筋直径,还要给传感器的部位浇水冷却或用湿毛巾作降温处理,使传感器温度不能过高,温度过高会使传感器损坏,注意不要在焊缝处浇水。

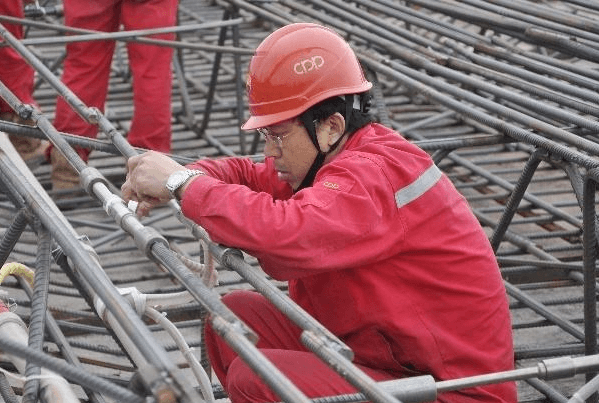

钢筋计现场安装

方法二:

当工地上没有直螺纹套丝机,被测钢筋主筋未绑扎完成时,将两根被测钢筋焊接在链接钢套上,焊接前先将钢筋计的两端连接钢套拧下,分别与长筋焊接在一起,焊接可采用对焊、接口倒角电焊和熔槽焊,焊接一定要在同一轴线上焊接牢固,焊好后变形要小。角度大了要调整,使其尽量保持在同—轴线上冷却后与钢筋计旋紧,形成整体后将其安装到所需要的主筋位置上。

当工地上没有剥肋直螺纹套丝机,被测钢筋主筋已绑扎完时.在钢筋网准备安装钢筋计的部位截取0.8-1.0m长钢筋(长度视配筋大小),将其截成两根,将两根被测截筋与钢筋计的两头链接钢套焊接。焊接前先将钢筋计两端的连接钢套拧下,分别与截筋焊接在一起,焊接可采用对焊、接口倒角电焊和培槽焊,焊接一定要在同一轴线上焊接牢靠,焊好后变形要小。角度大了要调整,使其尽量保持在同一轴线上。

截筋与连接钢套焊接好后,用管丝钳拧紧,拧紧时不得将管丝钳作用在钢筋计的传感器出线嘴部位上,否则钢筋计会造成永久损坏。将接长截筋的钢筋计搭焊在钢筋网上,图5-37钢筋计安装示意图搭焊长度要大于10倍的钢筋计直径,同样,焊接时要给传感器的部位浇水冷却,使传感器温度不要太高,温度过高将会使传感器造成永久损坏,但不得在焊缝处浇水。

钢筋计安装示意图

(3)监测方法及数据采集

1)观测仪器及方法

监测方法及数据采集与测土压力相同。

2)监测观测方法及数据采集技术要求

在基坑开挖前测试2〜3次稳定值,取平均值作为计算应力变化的初始值。量测时尽量在相同的时间或温度下量测,每次读数均应记录温度测量结果,按设计量测频率进行数据采集。

(4)数据处理及分析

分析与支撑轴力数据处理分析相同。
